500kcph ролка до ролка лента вземане SMT монтаж

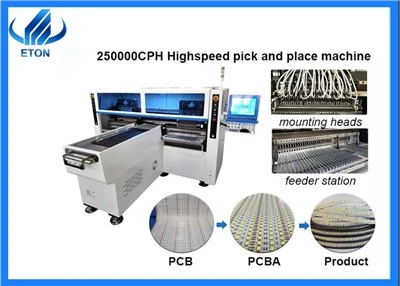

500k cph ролка до ролка лентова светлина, която прави SMT монтажна машина за избор и поставяне



Характеристика

1. Висока скорост и интелигентност, ултра производителност

(1) Позицията за избиране на компонент може да се регулира според стъпката на подложката на PCB, мин. 6,5 mm, прилага се към резистор LED 3014/3528/3020/5050, мостов токоизправител и др. Широка гама от компоненти

(2) Камерата за разпознаване записва позицията на изтичане на компонента на PCB и съответно запълва липсващия компонент

(3) Главата за поставяне приема метода на два пъти бране и веднъж поставяне. Времето за поставяне е значително сведено до минимум с подобрения начин на поставяне, отличен оптимален капацитет достига 500000CPH.

2. гъвкаво производство

(1) регулирайте платформата за транспортиране според различни ленти от ролка до ролка, диапазон 250±10 mm, диапазонът на максималната дължина е 1M на цикъл.

(2) разстоянието на захранващата станция може да се регулира гъвкаво, за да се постигне групово поставяне, така че да се реализира функцията на двукратно бране и еднократно поставяне

(3) гамата на захранващата станция е двойна на главата за поставяне, може да произвежда четири вида материали едновременно;

(4) интелигентно електрическо захранващо устройство, поддържащо серия високоскоростни машини.

3. висока производителност

(1) камера за разпознаване на полет, без пауза за откриване на наличие или отсъствие на компоненти, състояние на адсорбция на компоненти, предотвратяване на грешки при поставянето

(2) Автоматично производство с идентификационни данни, корекция и автоматично попълване на липсващия компонент

(3) Затягащият прът се задвижва от въздушния цилиндър, за да коригира материалите, взети от монтажната глава.

(4) С функцията за автоматично попълване на липсващия компонент, реализирайте индустрия 4.0 безпилотна работилница



Технически параметър

Размер на печатната платка	250(±10)mm* произволна дължина
Дебелина на печатни платки	0.1-0.5 mm
Затягане на печатни платки	Вакуумна адсорбция, затягане на цилиндъра, регулируема ширина на коловоза
Начин на монтаж	Групово бране и групово поставяне
Режим на монтаж	Двойна релса + четири групи глави за поставяне
Брой камера	10 комплекта цифров фотоапарат
Повторете точността	±0.05 мм
Монтажна височина	По-малко или равно на 5 мм
Скорост на монтаж	Двустранно: 500000 CPH, Едностранно: 250000 CPH
Компоненти	LED 3014/ 3020/ 3528/ 5050 и резистори, кондензатори, мостови токоизправители и др.
мощност	350 AC 50Hz
Консумация на енергия	9,6KW
Електрическо управление	Независими изследвания и разработки от ETON
Модул 2 на картата за управление на движението
Начин на хранене	Интелигентна електрическа хранилка с двоен мотор
№ на захранваща станция	Двустранни 136 PCS, Едностранни 68 PCS
№ на главата	Двустранни 136 PCS, Едностранни 68 PCS



Производствената линия на T9-2S

Пълна производствена линия за SMT включва PCB зареждащо устройство, машина за вземане и поставяне, конвейер, пещ за преформатиране и друго периферно оборудване. Ние не само предоставяме многофункционална и професионална машина за избор и поставяне, но също така предоставяме SMT периферно оборудване, с други думи, ние предоставяме пълната полуавтоматична и напълно автоматична SMT производствена линия.



Представяне на компанията

ETON е основана през 2011 г. Интелигентният производствен парк Jiangxi е завършен през 202 г. Това е доставчик на производствени и процесни решения, фокусиран върху научноизследователска и развойна дейност, производство, продажби и обслужване на SMT високоскоростни машини за избиране и поставяне и SMT периферна автоматизация.

Повече от 11 години опит

Изнася се в повече от 20 страни и региони

Получете редица технологии за интелектуална собственост

Китайско високотехнологично предприятие

Четвъртата награда за първа иновация в Китай LED





Сервиз и транспорт



1. Услугата

Преди продажби

Нашият специалист по продажбите ще анализира и препоръча най-доброто оборудване и производствена линия за вас и ще предостави изключителни и персонализирани услуги

Под разпродажби

Специализираната продажба проследява навреме производството и транспортната ситуация на оборудването, гарантира, че оборудването пристига при клиентите в добро състояние и предоставя професионално техническо ръководство за сглобяване на оборудването, а част от зоните осигуряват обслужване от врата до врата за задгранични инженери

След продажбата

Едногодишен гаранционен срок, специалист по продажбите, който отговаря на въпроси онлайн 24 часа; редовно посещавайте клиенти, за да разберете работния статус на оборудването.



2. Опаковката и транспорта

За да гарантираме, че машината е в добро състояние, когато пристигне оборудването достигне до фабриката на клиента, ние използваме вакуумна опаковка и опаковка от дървена кутия.

Стъпка 1: Опаковайте машината с порест памук и стреч фолио, за да защитите външната страна на машината

Стъпка 2: Вакуумно опаковане. Поставете десиканта във вакуумна торбичка, за да предотвратите влага; използвайте ремъци за закрепване на машината;

Стъпка 3: професионална опаковка от дървена кутия.
