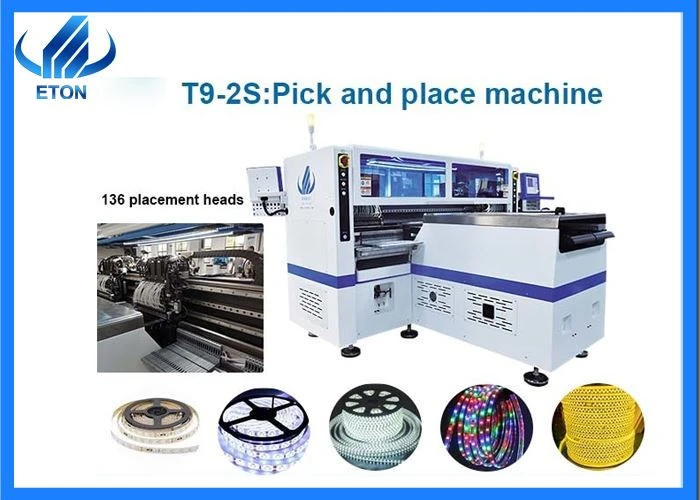

Монтаж на SMT 500000CPH за лентова светлина без кабел

SMT монтаж 500000CPH за лентова светлина без проводник Описание 1: Въведение T9-2S е за 5 метра, 50 метра и всякаква дължина на LED лентова светлина. Кандидатствайте за производителя на LED мека лампа. T9-2Постигане на PCB с всякаква дължина. Този режим е 5M, 10M, 25M, 50M, 100M и т.н. T9-2S идентифицира правилната позиция чрез...

Изпрати запитване

Функция

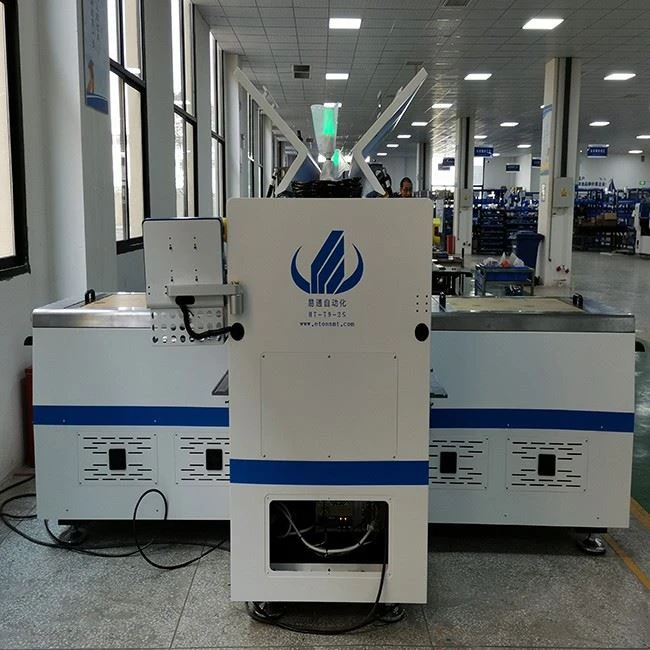

Монтаж SMT 500000CPH за лентова светлина без кабел

Описание

1. Въведение
T9-2S е за 5 метра, 50 метра и всякаква дължина на LED лента.

Кандидатствайте за производителя на LED мека лампа.
T9-2Постигане на PCB с всякаква дължина. Този режим е 5M, 10M, 25M, 50M, 100M и т.н.

T9-2S идентифицира правилната позиция чрез камерата. Така че има висока точност и добра стабилност.

2: Характеристики
Магнитен линеен двигател с висока точност плюс серво мотор на Panasonic

136 глави 136 захранващи станции Четири рамена четири модула, 34 дюзи за всяка монтажна част.

Част A или част B могат да се монтират отделно или синхронно.
Подравняване на зрението, корекция на маркировка
Калибриране автоматично, висока точност, налично за RGB
Капацитетът може да достигне 500 000 CPH

T9-2S5

Параметър

Размер на PCB (ширина * дължина)	250(± 10)mm*Всяка дължина
Дебелина на печатни платки	0.1 -0.5 mm
Затягане на печатни платки	Вакуумна адсорбция, затягане на цилиндъра, регулируема ширина на коловоза
Начин на монтаж	Групово бране и групово поставяне
Повторете точността	±0.05 мм
Обхват на компонентите	LED3014/3020/2835/5050 и резистори, кондензатори, мостови токоизправители и др.
Режим на позиция	Оптичен
бр.на глава	Двойна страна: 136PCS (единична страна: 68PCS)

SMT откриване

При машинното производство на LED светлини, в допълнение към ръчната визуална проверка, дефектите в производствения процес могат да бъдат открити и от машини, като например оптична проверка на AOI.

Машината автоматично сканира печатната платка чрез камера, заснема изображения и сравнява тестваните споени съединения с квалифицирани параметри в базата данни. И след обработката на изображението, проверете дефектите на PCB и покажете/маркирайте дефектите през дисплея или автоматично ги маркирайте за ремонт. Той използва високоскоростна, високопрецизна технология за визуална обработка за автоматично откриване на различни грешки при инсталиране и дефекти при запояване на печатната платка. Платките за печатни платки варират от платки с висока плътност с фина стъпка до големи платки с ниска плътност, предоставяйки решения за вградена инспекция за подобряване на производствената ефективност и качеството на запояване.

Автоматизираната оптична инспекция (AOI) ще намали дефектите и ще открие и отстрани грешки в началото на процеса на сглобяване за добър контрол на процеса. Ранното откриване на дефекти ще избегне изпращането на лоши печатни платки към следващите етапи на сглобяване и ще намали разходите за ремонт и ще избегне бракуването на платки, които не подлежат на ремонт.

No Wire Neon Strip Light SMT Pick And Place Machine Double Module 136 Heads 136 Feeders 0

Правя

Етап 1	Машина за зареждане	Изпращане на FPCB ролката към принтерната машина
Стъпка 2	Полуавтоматичен принтер за шаблони	Отпечатване на спояващата паста върху гъвкавата печатна платка
Стъпка 3	Буферен етап	Буферирайте и транспортирайте гъвкавата печатна платка, за да вземете и поставите машината
Стъпка 4	Машина за избор и поставяне	Монтиране на LED чипове и компоненти върху гъвкава печатна платка
Стъпка 5	Транспортна линия	Транспортирайте гъвкавата печатна платка до пещта за преформатиране
Стъпка 6	Фурна за претопяване	Нагряване на спояващата паста с FPCB за заваряване на компонентите на FPCB
Стъпка 7	Машина за разтоварване	Пренавиване на готовата гъвкава лента
