Автоматична машина за избор и поставяне, приложима към всички видове LED светлини

Автоматична машина за избор и поставяне Прилага се към всички видове LED светлини. Описание на машината за избор и поставяне HT-E8S Основната функция на SMT машината HT-E8S: Използва се за SMT производствен процес за точно монтиране на компоненти върху фиксирана позиция на PCB платка. SMT машината използва смукателната дюза на главата...

Изпрати запитване

Функция

Автоматична машина за избор и поставяне Прилага се към всички видове LED светлини

Описаниена Pick and Place Machine HT-E8S

Основната функция на SMT машината HT-E8S: Използва се за производствения процес на SMT за точно монтиране на компоненти върху фиксирана позиция на печатна платка.

SMT машината използва всмукателната дюза на главата, за да абсорбира различни компоненти от захранващите устройства и да ги монтира върху печатната платка.

Машината за избор и поставяне на SMT е основното оборудване в производствения процес на SMT, което не може да бъде заменено с друго оборудване.

Производственият процес на SMT е покритие с паста за запояване, монтиране на компоненти, заваряване с преплавяне, това е най-важният процес в производствения процес на SMT. За да получите добро качество на монтажа, SMT машината за избор и поставяне трябва да има добър процес на монтаж в допълнение към добро оборудване.

Main функции

Мултифункционална машина с магнитен линеен двигател с един модул

Компоненти за монтаж: LED чип, кондензатори, резистори, лещи, IC, оформени

компоненти и др.

Компонент: Мин. размер 0402 Макс. Височина 15мм

Приложение: Захранващ драйвер, електрическо табло, леща, DOB крушка, линейна крушка, домакински уред и др.

28 захранващи станции и 12 дюзи

Идентификация на полета за подравняване на зрението, корекция на маркировка

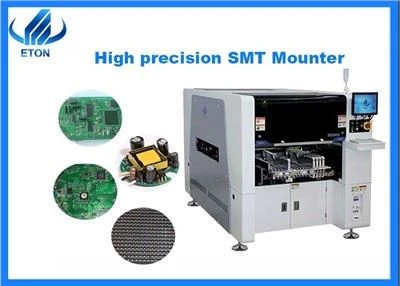

Снимка на машината

227E8S

АвтоматичноМашина за избор и поставяне HT-E8S-1200

Технически параметър

Модел	HT-E8S-1200
Измерение
Дължина	2550 мм
ширина	1650 мм
Височина	1550 мм
Общо тегло	1700 кг
PCB
PCB Дължина Ширина	Макс.:1200500мм Мин.:100100мм
Дебелина на PCB	0.5-5 мм
Затягане на печатни платки	Пневматично регулиране на налягането
Режим на монтаж	Групово бране и отделно поставяне\отделно бране и отделно поставяне
O.S.
Система	Windows7
Софтуер	R&D независимо
Дисплей	Сензорен монитор
Входно устройство	Клавиатура, мишка
Система за зрение
Брой камера	2 комплекта внесени камери
Брой камера	Визия за идентификация на полета, корекция на MARK
Прецизност на монтажа	±0.04 мм
Височина на монтаж	<15mm (Automatic Changing)
Скорост на монтаж	45000 CPH (оптималната скорост)
Компоненти	LED, кондензатори, резистори, IC, оформени компоненти и др.
Пространство на компонентите	0.2 mm
Брой захранващи станции	28 БР
Брой дюзи	12 БР
Мощност	380AC 50HZ
Консумация на енергия	4 KW
Работна среда	23 градуса ±3 градуса
Конвейерна трансмисия	Максимална дължина:1200 мм
Скорост на предаване	>1000 мм/сек
Посока на предаване	Двупосочни (опция)
Режим на предаване	Автоматично онлайн шофиране
Захранване с въздух	0.4-0.6mpa (4-6kgf/cm2)150N/min
Електрическо управление	Независими изследвания и разработки от ETON
Начин на задвижване по оста X, Y, Z	Магнитен линеен мотор от висок клас + Серво мотор
Начин на хранене	Електрическа хранилка с двоен мотор

Компания

ПЪЛЕНSMT ЛИНИЯДОСТАВЧИК НА РЕШЕНИЯ----ETON

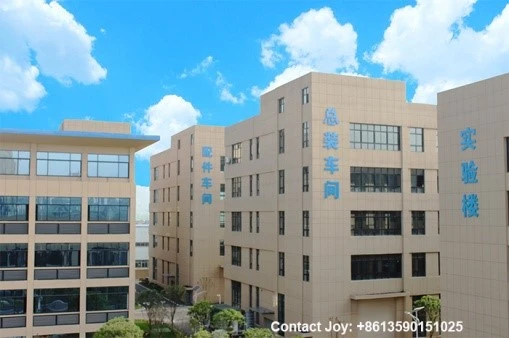

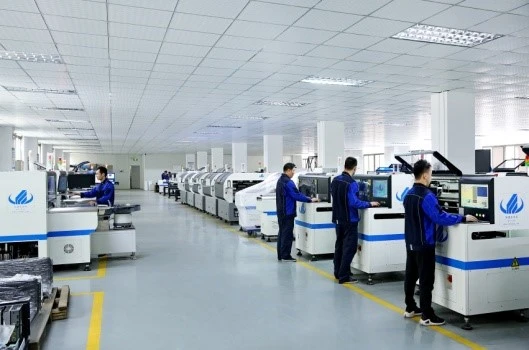

Основна технология Независима научноизследователска и развойна дейност	>52000M ² Производствен център	>100 комплекта/месец Мащабни Производствен капацитет

>500 персонала Китай е най-добрият в SMT индустрията	Богат опит в индустрията Пълна поддръжка на решения за SMT линии	>135 Патенти Изобретение &Софтуер& Практичен
Офис за глобално обслужване: Индия·Турция·Виетнам·Египет·Пакистан
Професионални решения: Осигурете професионални SMT решения от пълна линия Безплатна гаранция: Едногодишно гаранционно фабрично обслужване. Всички части, повредени в рамките на гаранционния период, се сменят безплатно Безплатна инсталация: Безплатна инсталация на място, за да се гарантира гладко производство. Безплатно техническо обучение: Професионално обучение за експлоатация и поддръжка. Безплатна техническа поддръжка: 7 * 24 техническа онлайн поддръжка. Безплатен софтуерен ъпгрейд: Предлагайте безплатен софтуерен ъпгрейд през целия живот

Нашата изложбаs

Нашата компания е участвала в различни изложби в чужди страни, включително изложба в Индия в Мумбай, изложба в Индия в Делхи, изложба в Египет, изложба в Турция, изложба в Пакистан и др.
